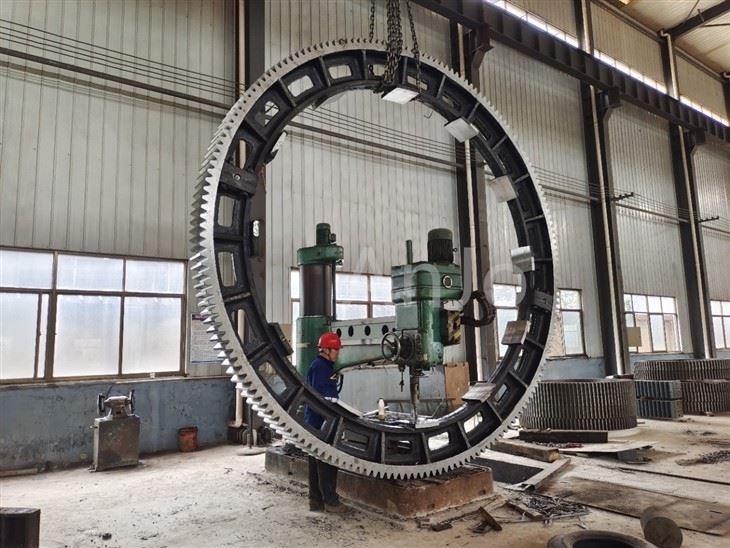

גלגל הילוכים גדול





סוּג	גלגל הילוכים גדול
קוטר הילוכים	2 מטר, 3 מטרים, 4 מטרים, 5 מטר, 6 מטר וכו '.
רמת ציוד דיוק	6, 7, 8
קטעים	1 מחשבים, 2 יח ', 4 יח', 8 יח ', 16 יחידות
חוֹמֶר	45# פלדה, 40cr, 42crmo, 40crnimo, או אחרים
שְׁחִיקָה	זָמִין
טיפול בחום	זָמִין
חלקים קשורים	אנו יכולים לספק תחנת נפט, מערכת בקרה, מפחית הילוכים, מנועים חשמליים











בדרך כלל משתמשים בגלגלי הילוכים גדולים עם הרכיבים הבאים:



פיניון: טבעת השיניים הגדולה מתרוצצת עם הפניון ליצירת זוג הילוכים. בדרך כלל המחובר למקור החשמל, כמו המנוע, המנוע וכו ', דרך הפניון כדי להניע את סיבוב טבעת ההילוכים הגדול, תוכלו להשיג את ההשפעה של האטה ומומנט, לשנות את המהירות ואת גודל המומנט וכיוון, בשימוש נרחב בכל מיני מערכות הילוכים מכניות, כמו העברת רכב, תיבת הילוכים תעשייתית וכן הלאה.



הילוך פלנטרי וציוד שמש: במנגנון ההילוכים הפלנטרי, טבעת השיניים הגדולה והילוך פלנטרי וציוד שמש יחד מהווים את רכבת ההילוכים הפלנטרית. ציוד השמש ממוקם במרכז, וההילוך הפלנטרי מסתובב סביב ציוד השמש ומתמודד עם טבעת השיניים הגדולה. שילוב זה מאפשר פונקציות הילוכים מורכבות, כמו משמרות הילוכים שונות בתיבת הילוכים אוטומטית והעברת כוח יעילה בתיבת ההילוכים של טורבינת רוח.



מתלה: ניתן להשתמש בטבעת ההילוכים הגדולה בשילוב עם המתלה כדי להמיר את התנועה המסתובבת של ההילוך לתנועה הליניארית של המתלה, או להפך. לעתים קרובות הוא משמש במצבים בהם נדרשת תנועה לינארית, כמו מנגנון הזנת הספסל של כלי מכונה, המנגנון הטלסקופי הבומי של מנופים ומערכת ההיגוי של מכוניות להשגת מיקום ליניארי מדויק ובקרת תנועה.



פיר ונשיאה: יש להרכיב טבעות הילוכים גדולות על הפיר ולתמוך בהן על ידי מסבים. הפיר משמש להעברת המומנט ותנועה מסתובבת של טבעת ההילוכים הגדולה, ולהעביר את הכוח לחלקים אחרים; המיסב ממלא תפקיד בהפחתת החיכוך, התמיכה בטבעת ההילוכים הגדולה והפיר, ומבטיחה כי טבעת ההילוכים הגדולה תוכל להסתובב בצורה חלקה וחלקה, כמו למשל בטחנת הכדור, כבשן סיבוב וציוד אחר.



חגורת גלגל וגלגלים תומכים: בכמה ציוד סיבובי גדול, כמו מייבשים, כבשני סיבוב מלט וכו ', טבעת השיניים הגדולה מותקנת על גליל הציוד, דרך גלגל התמיכה וחגורת הגלגלים כדי לתמוך במשקל הצילינדר וטבעת השיניים הגדולה, ולהבטיח כי הצילינדר יכול להסתובב בצורה חלקה סביב הציר. גלגל התמיכה וחגורת הגלגל משתפים פעולה זה עם זה כדי לספק תמיכה יציבה וחיכוך מתגלגל לטבעת השיניים הגדולה ולגליל, כך שטבעת השן הגדולה תוכל להניע את הצילינדר כדי להסתובב בצורה חלקה.



גלגל הילוכים גדול בשימוש במגוון כשלים, הצורך בתיקון ותחזוקה ממוקדים, להלן מבוא ספציפי:



תקלה נפוצה
בלאי שטח שיניים: בגלל העברת מזכרות ארוכת טווח, יש חיכוך הזזה יחסית וגלגול בין משטחי השיניים, וכתוצאה מכך בלאי הדרגתי של חומרי שטח שיניים, הפחתת עובי השן, המשפיעים על דיוק ההולכה ויכולת הנשיאה. במיוחד במקרה של שימון לקוי, סביבת עבודה לקויה (כמו אבק, מדיה מאכלת), בלאי תחמיר.
מליטה על פני השן: בתנאי של מהירות גבוהה ועומס כבד, קל להיהרס את סרט השמן בין משטחי השן, כך שהמתכת של שני משטחי השיניים ישירות מגעים ישירות וידבקו זה בזה, עם סיבוב ההילוכים , החלק הדבק קרוע ויוצר עקבות דמעה לאורך כיוון הזזה של משטח השן, כלומר תופעת המליטה.
עייפות עייפות משטח השן: משטח השן ייצר סדקי עייפות קטנים תחת הפעולה החוזרת ונשנית של לחץ מגע, ועם התרחבות וחיבור הדדי של הסדקים, המתכת של משטח השן תיפול ליצירת בורות פיתול, כלומר , עייפות עייפות. זה יפחית את חוזק המגע של משטח השן וישפיע על הפעולה החלק של ההילוך.
שיניים שבורות: מכיוון שההילוך בהעברת מומנט, שורש השן כדי לשאת לחץ כיפוף גדול, כאשר לחץ הכיפוף עולה על גבול הכוח של החומר, הוא עלול להופיע שיניים שבורות. בנוסף, עומס השפעה, בלאי קשה של פני השן וכתוצאה מכך שיניים דקות מדי וגורמים אחרים יכולים גם להגביר את הסיכון לשיניים שבורות.
עיוות טבעת: לחץ שיורי בתהליך הייצור, פעולה לא תקינה במהלך התקנה ועיוות תרמי בתהליך העבודה של הטבעת הגדולה עלולה לגרום לעיוות של הטבעת. טבעת ההילוכים המעוותת תיצור קשר גרוע עם פני השן, ישפיעו על דיוק ההולכה ויכולת הנשיאה, ואף עשויה להוביל להתערבות בין ההילוכים לרכיבים אחרים.



שיטת תחזוקה
תיקון בלאי שטח שיניים: עבור משטח השן עם כמות שחיקה קטנה, ניתן להשתמש בשחיקת פני השן, ליטוש ושיטות אחרות כדי לשפר את חספוס משטח השן, להפחית את מקדם החיכוך ולהאט את מהירות השחיקה. אם כמות השחיקה גדולה, ניתן להוסיף את שכבת המתכת למשטח השן על ידי משטף ריתוך, ציפוי מברשות ותהליכים אחרים ואז מתקן התהליך כדי להחזיר את צורת השן ועובי השן.
תיקון הדבקה של פני השן: ניתן לבצע הדבקה קלה על ידי טחינת משטח השן כדי להסיר סימני הדבקה ושיפור מצב המגע של משטח השן. במקרה של הדבקה קשה, יש צורך להחליף את ההילוך או לתקן את החלק ההדבקה על ידי ריתוך שטח גדול של שטח ואז לעבד מחדש את משטח השן.
עייפות משטח השן תיקון בור: עבור כמות קטנה של בור בשלב המוקדם, פני השן יכולים להיות חנקות, ציפוי כרום קשה וטיפול אחר פני השטח כדי לשפר את הקשיות ועמידות העייפות של פני השן. אם קורוזית הבור היא רצינית, ניתן להחליף רק טבעת חדשה.
תיקון שיניים שבור: עבור הילוכים לא חשובים או שיניים שבורות אינן חמורות, ניתן לתקן את השן השבורה על ידי ריתוך, אך לאחר ריתוך, נדרשים טיפול ועיבוד חום קפדני כדי להבטיח את הדיוק של צורת השן ותכונות מכניות. באופן כללי, בדרך כלל יש צורך להחליף טבעת שיניים חדשה לאחר שן שבורה.
תיקון עיוות טבעת שיניים: לעיוות טבעת שיניים הנגרמת על ידי התקנה לא תקינה או עיוות תרמי, ניתן לתקן אותה על ידי התאמת מיקום ההתקנה ואימוץ אמצעי קירור מתאימים. עבור טבעת השיניים עם עיוות גדול, ניתן להשתמש בשיטת התיקון המכני או תיקון תרמי, אך לאחר התיקון נדרשים בדיקה ועיבוד קפדניים כדי להבטיח את הדיוק של טבעת השן.

אמצעי תחזוקה
שימון רגיל: על פי דרישות השימוש בציוד, להוסיף או להחליף באופן קבוע את חומר סיכה המתאים כדי להבטיח שנוצר סרט שמן טוב בין משטחי השיניים להפחתת החיכוך והבלאי. יחד עם זאת, שימו לב לבדיקת האיכות ואת כמות השמן של חומר סיכה בכדי למנוע את חומר הסיכה לזיהום או לדלוף.
ניקוי ותחזוקה: נקה באופן קבוע את האבק, השמן והפסולת על פני טבעת ההילוכים הגדולה כדי למנוע את כניסתו לחלק הרסני של פני השן ולהחמיר בלאי. עבור טבעות הילוכים גדולות עם סביבת עבודה קשה, ניתן להוסיף מכשירי מגן, כמו כיסויי מגן, כלבי ים וכו ', כדי לשפר את יכולת היכולת האטום לאבק ואנטי-קורוזיה.
סטטוס פעולת ניטור: התקן ניטור רטט, ניטור טמפרטורה וחיישנים אחרים, ניטור בזמן אמת אחר מצב הריצה של טבעת ההילוכים הגדולה, גילוי מתוזמן של רטט לא תקין, עליית טמפרטורה ובעיות אחרות, על מנת לנקוט באמצעים מתאימים. יחד עם זאת, הופעת טבעת ההילוכים הגדולה נבדקת באופן קבוע כדי לבדוק אם למשטח השיניים יש בלאי, סדקים ופגמים אחרים.
שלוט בעומס העבודה: הימנע מטבעת ההילוכים הגדולה בעומס יתר, עומס השפעה ותנאי עבודה קשים אחרים, בהתאם לעומס המדורג ותנאי העבודה של הציוד לשימוש. בתהליך ההתחלה והפסקת הציוד, יש צורך להפעיל בצורה חלקה ולהקטין את ההשפעה על טבעת ההילוכים הגדולה.
בדוק באופן קבוע את דיוק ההתקנה: בדוק באופן קבוע את דיוק ההתקנה של טבעת ההילוכים הגדולה, כולל ההפעלה הרדיאלית של טבעת ההילוכים, מסלול הקצה, פינוי צד השיניים ופרמטרים אחרים כדי להבטיח שההתקנה תעמוד בדרישות. אם יש סטייה כלשהי, התאם אותה בזמן כדי למנוע נזק מוקדם לטבעת ההילוכים בגלל התקנה לא תקינה.



למחזור התחזוקה היומי של גלגל ההילוכים הגדול אין תקן קבוע והוא יושפע מסביבת העבודה, זמן הריצה, גודל העומס וגורמים אחרים. להלן התייחסות למחזור התחזוקה בנסיבות רגילות:

בדיקת שימון ותוסף
תנאים כלליים: עבור טבעות הילוכים גדולות העובדות בסביבת עומס נקייה יחסית ונורמלית, כמו טבעות הילוכים גדולות בכמה ציוד תעשייתי קל, בדיקות שימון מתבצעות בדרך כלל בכל 200-300 שעות או פעם בחודש כדי לבדוק את השמן רמה ואיכות השמן של שמן הסיכה, ובמידת הצורך, משלימים בזמן או להחליף את שמן הסיכה.
תנאים קשים: טבעות הילוכים גדולות העובדות בסביבות קשות כמו טמפרטורה גבוהה, לחות גבוהה, אבק או מדיה מאכלת, כמו טבעות הילוכים גדולות בתעשיות הכרייה והמתכות, יתכן שיהיה צורך לבדוק כל {} שעות או כל מחצית חודש כדי להבטיח שלמשטח השיניים תמיד יש הגנה טובה על שימון.

ניקוי ותחזוקה
תנאי עבודה כללי: עבור טבעות הילוכים גדולות בסביבה כללית, מומלץ לנקות את פני השטח פעם בשבוע כדי להסיר אבק, שמן ופסולת אחרת על פני השטח כדי למנוע את כניסתו לחלק השטח של פני השן.
תנאים קשים: בסביבות מאובקות, כמו צמחי מלט, צמחי אבן וכו ', יתכן שיהיה צורך לנקות כל יום או כל 2-3 ימים כדי להפחית את בלאי האבק על פני השן.

ניטור תנאי הפעלה
ניטור רטט וטמפרטורה: ניטור בזמן אמת או קבוע של טבעות הילוכים גדולות באמצעות ניטור רטט וציוד ניטור טמפרטורה. באופן כללי, הפעולה הרציפה של טבעת ההילוכים הגדולה, לפחות פעם ביום לביצוע בדיקה שגרתית של רטט וטמפרטורה; לשינויי עומס גדולים או טבעות הילוכים גדולות בציוד קריטי, יתכן שיהיה צורך לפקח על כל 4-8 שעות על מנת לאתר חריגות בזמן.
בדיקת המראה: ניתן לבצע בדיקת המראה של טבעת ההילוכים הגדולה פעם בשבוע כדי לבדוק אם למשטח השיניים יש פגמים ברורים כמו בלאי, סדקים, סלידה, והאם חלק החיבור של טבעת ההילוכים רופף.
בדיקת דיוק התקנה
בדרך כלל כל 3-6 חודשים לביצוע בדיקה מקיפה של דיוק ההתקנה של טבעת ההילוכים הגדולה, כולל ההפעלה הרדיאלית של טבעת ההילוכים, מסלול קצה, פינוי צד שיניים ופרמטרים אחרים כדי להבטיח שההתקנה עומדת בדרישות ו עבור ציוד עם התחלה ותפקידים תכופים או שינויי עומס גדולים, ניתן לקצר את מחזור הבדיקה כראוי לחודשים 2-3.
יש לקבוע את מחזור התחזוקה בפועל על פי השימוש הספציפי בטבעת ההילוכים, בשילוב עם הצעות יצרן הציוד וניסיון התחזוקה הקודם, ולבצע רשומות תחזוקה מפורטות על מנת להתאים את תוכנית התחזוקה על פי המצב בפועל.
