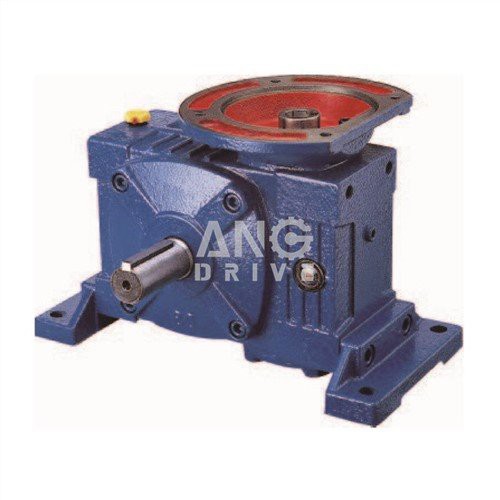

תיבת הילוכים תולעת שלב כפול
תכונת מבנה שלב כפול של תיבת הילוכים תולעת
1. עשוי מסגסוגת אלומיניום איכותית, קל משקל ולא חלוד
2. חלק בריצה ורעש נמוך, יכול לעבוד זמן רב בתנאים איומים
3. יעילות הקרנה גבוהה
4. מראה נאה, עמיד בחיי שירות ונפח קטן
5. מתאים להתקנה נושאת כל-כל
תיבת הילוכים תולעת שלב כפולחומרים עיקריים
1. דיור: סגסוגת אלומיניום יצוק למות (גודל מסגרת 025-090); ברזל יצוק (גודל מסגרת 110-150)
2. פיר תולעת: 20CrMnTi, טיפול בחום פחמן להפוך את קשיות פני השטח של ההילוכים עד 56-62 HRC. שמור על עובי שכבת הקרבוריזציה בין 0.3 ל-0.5 מ"מ לאחר שחיקה מדויקת
3. גלגל התולעת: לביש פח ברונזה סגלגל
תיבת הילוכים תולעת שלב כפולציור פני השטח
דיור סגסוגת אלומיניום:
1. פיצוץ ירי וטיפול חיטוי מיוחד על משטח סגסוגת האלומיניום
2. לאחר טיפול הפוספט, צבע עם RAL 5010 כחול, כסף, אפור, אדום או מבוסס על דרישות הלקוח
דיור יצוק:
צבע ראשון עם צבע אדום נגד חלודה, ולאחר מכן לצייר עם צבע RAL 5010 כחול או כסוף לבן
תיבת הילוכים תולעת שלב כפולתיאור הדגם
Rv 063—40—אי—קטלוג—AS1 71B5 B3 —0.37—4/1
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
לא. | הערות |
1 | קוד דגם:Rv:קלט חור עם אוגן נגד:קלט פיר ללא אוגן |
2 | מרחק מרכזי של גלגל תולעת ופיר תולעת |
3 | יחס מהירות של מפחית (I=7.5; 19.5). 10; 15; 20; 25; 30; 40; 50; 60; 80; 100) |
4 | 1) אין סימן פירושו ללא אוגן פלט 2) E: פיר תולעת מאריך כפול |
5 | 1) אין סימן פירושו ללא אוגן פלט 2) FA, FB, FC, FD, FE(1/2): אוגן פלט ומיקום |
6 | 1) ללא סימן פירושו פלט חור 2) AS(1/2): פיר פלט יחיד ומיקום 3) AB: פיר פלט כפול |
7 | צורה מנורמלת של אוגן קלט (ללא מנוע) |
8 | קוד מיקום התקנה |
9 | 1) אין סימן פירושו ללא מנוע 2) מנועי דגם (מוטות חשמל) |
10 | דיאגרמת מיקום עבור תיבת מסוף מנוע, מיקום ברירת המחדל 1 לא יכול להיות אזכור |
